70 邵氏硬度，1:1 混合，模压成型和注射成型液体硅橡胶

特性和优点

• 高透明度

• 高撕裂强度

• 配方设计符合 FDA 21 CFR 177.2600 及 BfR XV

• 零件设计灵活

• 循环周期短

• 超强 NPC 机械性能

应用

    本产品在模压成型工艺方面具有优越性能，良好融合了可用时间、生产周期 短、极佳的机械性能和透明度，使其成为适合各种用途的成为理想产品，例 如：

• 食品蝶阀

• 厨具配件

• 索环

• 垫圈

• 密封件

• 键盘

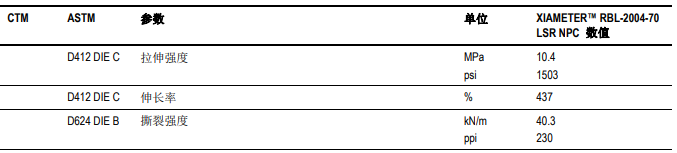

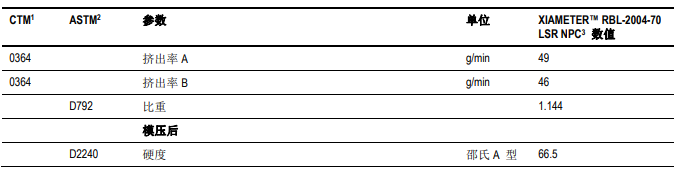

典型物性

描述

    XIAMETER™ RBL-2004-70 液体 硅橡胶具有卓越的加工性能。 本品属于 XIAMETER™ RBL-2004 系列产品，能满足高透明、高机械 性能和短 周期的特殊应用需求。 由于本品具有很强的流变性，因此 固化时间短。当 A 和 B 组分混合 时，该 特性不会影响材料的可用时 间。

应用方法

混合并排除空气：A 和 B 组分在供货时已经过过滤，并 去除空气，作为相配批号使用。以 1:1 比例混合 A 和 B 组分。强烈建议采用 输送，计量和混合两组分且不会渗入 空气的计量混合设备进行生产。如果 在混合过程中夹进了气泡，必须利用 真 空装置完全去除空气。

可用时间：A 和 B 组分混合后，混合物在 25°C (77°F) 温度的有效期为 72 小时。

清洁： 大多数烃类溶剂均可除去未固化 的硅。而极性溶剂，如酮和乙醇 则不能去 除。

固化：XIAMETER™ RBL-2004-70 液体 硅橡胶在高温环境下会快速固 化。2 mm 的横截 面在 200°C (392°F) 温度下，需要 6–10 秒。固化时间取决于厚度及所使 用的固 化温度。与某些材料（如 胺类、硫和锡合成物）接触可以 抑制固化。

着色：通常在混合与配制两组分时进 行。液体色 母的推荐正常添加量为总体积的 2–4%。

食品接触：XIAMETER™ RBL-2004-70 液体 硅橡胶采用 FDA 和 BfR 允许的 配方设计，适于 食品接触。 本品符合现行的食品添加剂规章， 如 177.2600 和 BfR XV，包括推 荐加工条件下与食品重复接触的橡 胶制品的规定。如果加工条件与规 定条件 不符，则产品可能不符合规 章。制造商应对产品的总体萃取物 水平进行测 试，保证与制定的参数 一致，且在特定条件下进行加工。

储存与有效性： 产品应在 32°C (90°F)或更低温 度下保存于未开封的原装容器 中。
